RJ45带变压器的电磁兼容性怎么增强

发布日期：2025-06-10 09:48:37 来源：//oyuncakat.com 点击：0

　　屏蔽设计是提升电磁兼容性的基础措施。RJ45 带变压器的外壳及连接器部分，可采用金属屏蔽罩进行包裹。金属屏蔽罩能有效阻挡外界电磁干扰信号进入，同时压制变压器自身产生的电磁辐射外泄。在安装屏蔽罩时，需确保其与电路板的接地层可靠连接，形成完整的屏蔽回路。例如，在工业级网络设备中，通常会使用全金属外壳搭配密封设计的 RJ45 连接器，通过螺丝紧固等方式保证屏蔽罩与接地层的低阻抗连接，从而将电磁干扰的影响降至低。

　　合理的接地设计对电磁兼容性至关重要。RJ45 带变压器的接地需遵循单点接地或多点接地原则，避免形成接地环路产生干扰。变压器的中间抽头应直接连接到系统的主接地平面，且接地线尽量短而粗，以降低接地阻抗。同时，在 PCB 设计阶段，可将模拟地与数字地分开布线，通过单点连接的方式防止不同电位干扰。例如，在高速网络传输设备中，通过在变压器引脚附近设置专用的接地过孔，并采用大面积覆铜的方式降低接地电阻，有效减少了电磁干扰对信号传输的影响。

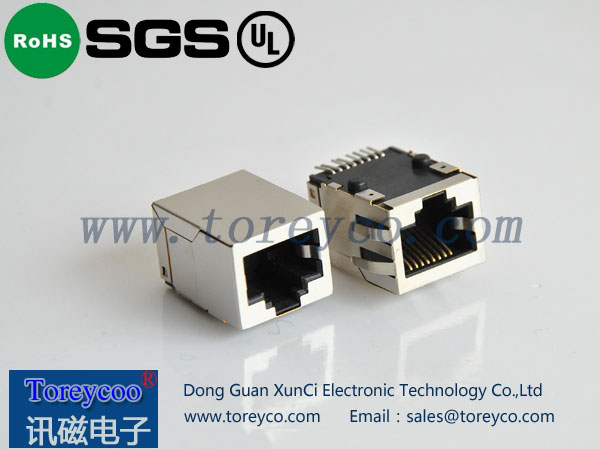

RJ45带变压器

　　优化电路设计可从源头上减少电磁干扰。在变压器的驱动电路中，合理选择滤波元件能够压制高频噪声。例如，在变压器初级和次级绕组之间加入共模电感和旁路电容，可有效滤除共模干扰信号；在电源输入端设置 π 型滤波电路，能降低电源噪声对变压器的影响。此外，通过调整变压器的绕组匝数比、线径及绕制工艺，可改善其电磁耦合特性，减少自身产生的电磁辐射。

　　布局与布线策略同样不容忽视。在 PCB 布局时，应将 RJ45 带变压器远离高频电路、大功率器件等干扰源，避免信号串扰。布线过程中，数据线应采用差分对走线，保持等长、等距，减少电磁辐射。同时，尽量避免信号线形成大的环路面积，防止外界磁场通过电磁感应产生干扰。例如，在千兆以太网设备的 PCB 设计中，通过将 RJ45 连接器与变压器的走线控制在较小区域内，并采用包地处理，显著提升了电磁兼容性。
