RJ45带变压器在以太网中有什么作用?

发布日期：2016-10-15 00:00:00 来源：//oyuncakat.com 点击：0

在以太网设备中，通过 PHY接 RJ45时，中间都会加一个RJ45带变压器。有的变压器中心抽头接到地。而且接电源时，电源值又可以不一样，3.3V，2.5V，1.8V都有。这个变压器的作用分析如下：

1、中间抽头为什么有些接电源？有些接地？这个主要是与使用的PHY芯片UTP口驱动类型决定的，这种驱动类型有两种，电压驱动和电流驱动。电流驱动的需要接电源；电压驱动的就直接接个电容到地即可！所以对于不同的芯片，中心抽头的接法，与PHY是有密切关系的，具体还要参看芯片的 datasheet和参考设计了。RJ45连接器

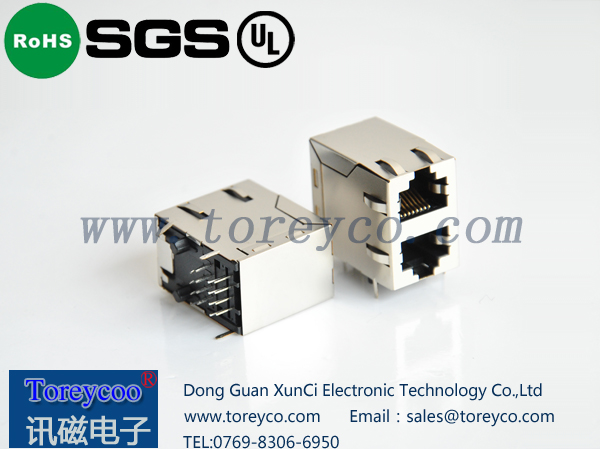

RJ45带变压器

2、为哪些接线电压降时，又接与众不同的线电压降呢？这种也是所使用的的PHY集成ic资科里规则的UTP接口电平绝对的。绝对的哪些电平，就得接对应的线电压降了。即如何是2.5v的就上拉到2.5v，如何是3.3v的就上拉到3.3v。

⒊这个变压器到底是什么作用呢，可不可以不接呢。从理论上来说，是可以不需要接变压器，直接接到RJ45上，也是能正常工作的。但是呢，传输距离就很受限制，而且当接到不同电平网口时，也会有影响。而且外部对芯片的干扰也很大。当接了网络变压器后，它主要用于信号电平耦合。其一，可以增强信号，使其传输距离更远；其二，使芯片端与外部隔离，抗干扰能力大大增强，而且对芯片增加了很大的保护作用（如雷击）；其三，当接到不同电平（如有的PHY芯片是2.5V，有的PHY芯片是3.3V）的网口时，不会对彼此设备造成影响。RJ45网络连接器

网上电抗器实际上有T1/E1防晒隔离霜电抗器；ISDN/ADSL电源界面电抗器；VDSLmtk/低通滤波器模快、电源界面电抗器；T3/E3、SDH、64KBPS电源界面电抗器；10/100BASE、 1000BASE-TX网上滤波器；RJ45集成系统电抗器；还可不同合作方还要设汁特用电抗器。设施机器设备注意广泛应用于：高安全性能数码相互路由器；SDH/ATM传导设施机器设备；ISDN、ADSL、VDSL、POE受电设施机器设备总合金融业务数码设施机器设备；FILT光钎环路设施机器设备；以太网相互路由器等情况，如裕泰电子无线的YL18-2050S，YL18-3002S等相当普遍！
