网络变压器的功能有哪些

一、电气隔离

任何CMOS制程的芯片工作的时候产生的信号电平总是大于0V的（取决于芯片的制程和设计需求），PHY输出信号送到100米甚至更长的地方会有很大的的损失。而且如果外部网线直接和芯片相连的话，（打雷）和静电，很容易造成芯片的损坏。

再就是设备接地方法不同，电网环境不同会导致双方的0V电平不一致，这样信号从A传到B，由于A设备的0V电平和B点的0V电平不一样，这样可能会导致很大的电流从电势高的设备流向电势低的设备。

网络变压器把PHY送出来的用差模耦合的线圈耦合滤波以增强信号，并且通过电磁场的转换耦合到连接网线的另外一端。这样不但使网线和PHY之间没有物理上的连接而换传递了信号，隔断了信号中的直流分量，还可以在不同0V电平的设备中传送数据。

网络变压器本身就是设计为耐2KV~3KV的电压的。也起到了防雷保护作用。有些朋友的网络设备在时容易被烧坏，大都是不合理造成的，而且大都烧毁了设备的接口，很少有芯片被烧毁的，就是变压器起到了保护作用。

可满足的绝缘要求，但不能抑制EMI。

二、

在中的每一根导线是以双螺旋形结构相互缠绕着。流过每根导线的电流所产生的磁场受螺旋形的制约。流过双绞线中每一根导线的电流方向，决定每对导线发射噪音的程度。在每对导线上流过差模和共模电流所引起的发射程度是不同的，差模电流引起的噪音发射是较小的，所以噪音主要是由共模电流决定。

⒈ 双绞线中的差模信号

对差模信号而言，它在每一根导线上的电流是以相反方向在一对导线上传送。如果这一对导线是均匀的缠绕，这些相反的电流就会产生大小相等，反向极化的磁场，使它的输出互相抵消。

⒉ 双绞线中的

共模电流在两根导线上以相同方向流动，并经过Cp到地返回。在这种情况下，电流产生大小相等极性相同的磁场，它们的输出不能相互抵消。如图6所示，共模电流在的表面产生一个电磁场，它的作用正如天线一样。

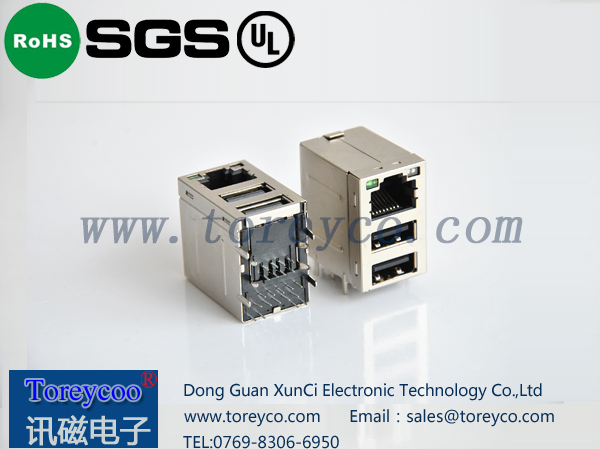

RJ45网络插座

三、共模、差模噪音及其EMC

电缆上噪音有从电源电缆和上产生的辐射噪音和传导噪音两大类。这两大类中又分为共模噪音和差模噪音两种。差模传导噪音是电子设备内部噪音电压产生的与信号电流或电源电流相同路径的噪音电流，如图4所示。减小这种噪音的方法是在信号线和电源线上串联、并联电容或用电容和电感组成，来减小高频的噪音。

这种噪音产生的与电缆到观测点的距离成反比，与频率的平方成正比，与电流和电流环路的面积成正比。因此，减小这种辐射的方法是在信号输入端加LC低通滤波器阻止噪音电流流进电缆；使用或，在相邻的导线中传输回流电流和信号电流，使环路面积减小。

共模传导噪音是在设备内噪音电压的驱动下，经过大地与设备之间的寄生电容，在大地与电缆之间流动的噪音电流产生的。

减小共模传导噪音的方法是在信号线或电源线中串联、在地与导线之间、组成进行滤波，滤去共模传导噪声。
